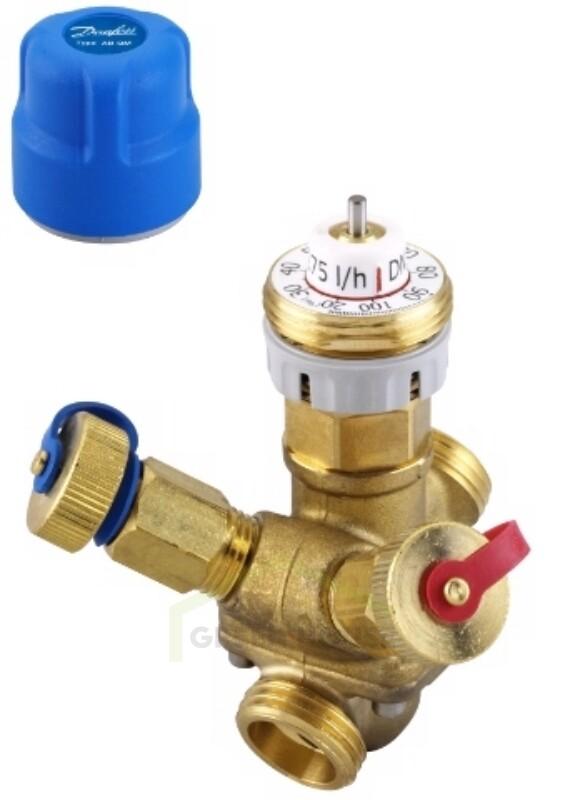

Автоматический балансировочный клапан, стабилизатор расхода Danfoss AB-QM (003Z0211) - Основные области применения ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха.
Клапан может использоваться с электроприводами TWA-Z, ABNM, AMV(E) 110NL, AMV(E) 120NL, AMI 140
При установке на клапане Danfoss AB-QM электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана.
Основные области применения: автоматическая балансировка и регулирование температуры в системах вентиляции и кондиционирования воздуха.
Преимущества применения AB-QM:
- Стабильное регулирование температуры во всем диапазоне изменения расхода.
- Стабилизация перепада давлений на регулирующем клапане, что в свою очередь снижает нагрузку на шток регулирующего клапана и увеличивает срок его службы.
- Клапаны Danfoss AB-QM (003Z0211) имеют плавную настройку на любой заданный расход.
- Клапан способен постоянно поддерживать заданный расход теплоносителя, что гарантирует необходимое распределение тепло- или холодоносителя по всем элементам системы без дополнительных энергозатрат.
- Клапан совмещает в себе две функции: возможность балансировки и регулирования, что позволяет снизить капитальные затраты в 2 раза.
- Благодаря функции автоматического ограничения расхода снижаются затраты на ввод системы в эксплуатацию.
- Если система полностью не смонтирована, то можно, используя данные клапаны, запускать ее частями, например поэтажно.
Простота использования клапанов AB-QM:
- Ограничение максимального расхода обеспечивается настройкой клапана на заданный расход.
- Подбор клапана осуществляется исходя из требуемого расхода и диаметра трубопровода.
- Полностью открытый клапан обеспечивает максимально возможную скорость движения теплоносителя при данном диаметре трубопровода.
- Простота конструкции клапана позволяет быстро и легко устранять его неполадки.
- Наиболее простой гидравлический расчет системы при использовании данного клапана.
- Настройка клапана не требует специальных инструментов и высококвалифицированного персонала.
- Компактный дизайн клапана позволяет размещать его на ограниченном пространстве.
Технические характеристики:
тип - AB-QM
Артикул (код) - 003Z0211
Ду - 10 мм
Описание - c измерительными ниппелями
Диапазон расхода - 0,055–0,275
Рабочий перепад давления - 16 - 400 kPa кПа
Мин. перепад давления - 16 кПа
Присоединение - G ? A дюймы
Ру - 16 бар
Тмакс - 120 °C
?Рмакс - 4 бар
Пружина - Нержавеющая сталь
с наружной резьбой
